EMI吸收磁性材料采用高频段具有良好阻抗特性的铁氧体材料烧结而成,专用于抑制信号线、电源线上的噪声和尖峰干扰,同时它具有吸收静电脉冲能力,使电子设备达到电磁兼容(EMI/EMC)和静电放电(ESD)的相应国家标准。 EMI吸收磁环/磁珠的吸收干扰能力是用其阻抗特性来表征的。在低频段呈现非常低的感性阻抗值,不影响数据线或信号线上有用信号的传输。在高频段,约在10MHZ左右开始,阻抗增大,其感抗分量保持很小,电阻性分量却迅速增加,当有高频能量穿过磁性材料时,电阻分量就会把这些干扰能量转化为热能量耗散掉。
联系我们:
产品
详细介绍
EMI吸收磁性材料
EMI吸收磁性材料采用高频段具有良好阻抗特性的铁氧体材料烧结而成,专用于抑制信号线、电源线上的噪声和尖峰干扰,同时它具有吸收静电脉冲能力,使电子设备达到电磁兼容(EMI/EMC)和静电放电(ESD)的相应国家标准。

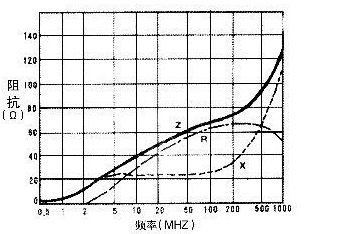

EMI吸收磁环/磁珠的吸收干扰能力是用其阻抗特性来表征的。它的阻抗特性基本形态见图2-1。
在低频段呈现非常低的感性阻抗值,不影响数据线或信号线上有用信号的传输。
图2-1
在高频段,约在10MHZ左右开始,阻抗增大,其感抗分量保持很小,电阻性分量却迅速增加,当有高频能量穿过磁性材料时,电阻分量就会把这些干扰能量转化为热能量耗散掉。吸收磁性材料正是利用了这一特性有效地吸收了EMI高频干扰。
吸收磁性材料的性能,通常时比较25MHZ和100MHZ处的初阻抗值.
EMI吸收磁珠

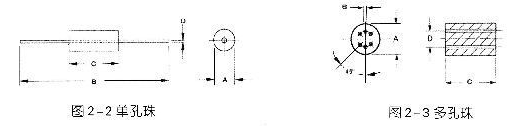

EMI吸收磁珠专用于单根导线上干扰抑制,它具有两种常用形式:单孔珠和多孔珠。
从干扰抑制效果上看,长单孔珠B62优于短单孔珠A62,多孔珠S62的效果最好,尤其在低频端,双单孔珠R62次之。规格尺寸见图。
型号 | A | B | C | D | 电阻值(Ω) | ||
25MHZ | 50MHZ | 100MHZ | |||||
12-A62 | 3.50±0.2 | 63.00 | 6.00±0.2 | 0.80±0.10 | 50 | - | 90 |
12-B62 | 3.50±0.2 | 63.00 | 9.00±0.3 | 0.80±0.10 | 70 | - | 120 |
12--R62 | 3.50±0.2 | - | 7.50±0.3 | 0.80 | 100 | - | 130 |
12-S62 | 5.00±0.2 | 0.85 | 10.00±0.4 | 3.5 | 320 | 680 | 580 |
注:线径Φ0.50,S62为多孔珠,R62为双珠。
EMI吸收磁环

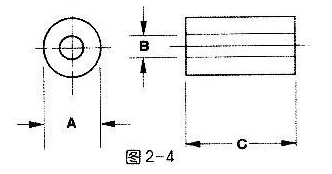

专用于多股线缆上的干扰抑制,使用时可将一根多芯线缆穿于其中,多穿几次可加强其效果,但应注意防止饱和。规格尺寸见图。
尺寸规格
单位:mm
型号 | A | B | C | 阻抗值(Ω) | |
25MHZ | 100MHZ | ||||
11-Z62 | 3.50±0.20 | 1.30±0.10 | 3.00±0.30 | 20 | 30 |
11-Z64 | 6.00±0.30 | 3.00±0.20 | 2.00±0.20 | 12 | 20 |
11-Z69 | 5.00±0.20 | 2.39±0.15 | 5.00±0.30 | 18 | 32 |
11-M245 | 9.50±0.30 | 5.80±0.20 | 10.4±0.30 | 44 | 61 |
11-M246 | 14.20±0.30 | 6.35±0.20 | 28.50±0.50 | 150 | 200 |
11-M248 | 17.50±0.30 | 9.50±0.30 | 28.50±0.50 | 100 | 150 |
11-M249 | 20.00±0.40 | 10.00±0.30 | 10.00±0.50 | 40 | 70 |
11-A625 | 25.00±0.50 | 15.00±0.30 | 12.00±0.40 | 50 | 80 |
11-A637 | 28.50±0.50 | 14.00±0.30 | 28.50±0.50 | 450 | 600 |
用同一种磁性材料制成不同型号的磁环、磁珠具有类似的特性,在条件允许的情况下,体积大的阻抗值会大。
带安装夹EMI吸收环用于定型生产后设备EMI性能改进。可方便拆卸,在测试样机和售后补救中非常方便适用。由于磁环体本身不封闭,所以性能与同体磁环比较略有下降。
型号 | A | B | C | D | 电阻值(Ω) | |
25MHZ | 100MHZ | |||||
13-F065 | 19.5±0.5 | 19.00±0.50 | 6.5±0.40 | 32.0±1.0 | 170 | 350 |
13-F100 | 22.50±1.00 | 23.50±1.00 | 10.00±0.50 | 23.00±1.00 | 104 | 224 |
13-F130 | 31.5±1.0 | 30.00±1.00 | 13.5±0.50 | 33.0±1.0 | 130 | 300 |
型号 | A | B | C | D | 电阻值(π) | |
25MHZ | 100MHZ | |||||
13-F065 | 19.5±0.5 | 19.00±0.50 | 6.5±0.40 | 32.0±1.0 | 170 | 350 |
13-F100 | 22.50±1.00 | 23.50±1.00 | 10.00±0.50 | 23.00±1.00 | 104 | 224 |
13-F130 | 31.5±1.0 | 30.00±1.00 | 13.5±0.50 | 33.0±1.0 | 130 | 300 |
EMI磁性端子
为了便于线路连接处的干扰能够被有效抑制,接线端子型吸收磁环不仅解决了导线连接的问题,而且高效吸收导线上的高频串扰。这种形式的磁环一般使用在PCB板上的电源入口处或者信号出、入口(应考虑信号频率与磁性材料的吸收频率的关系)。干扰抑制效果明显,特别是对于多组线路出入的情况更是能够有效的节省PCB板上的空间,非常适用于目前小型化和功能复杂的电子设备。
性能参数
型号 | A | B | D | P1 | P2 | EC | F | 插入损耗(Ω) | |
25MHZ | 100MHZ | ||||||||
14-SMF11 | 7.6 | 5 | 10 | 2.54 | 2.54 | 0.65 | 5.0 | 200 | 245 |
14-SMF22 | 11 | 11 | 10 | 7.62 | 2.54 | 0.65 | 3.5 | 250 | 350 |
表面贴装(SMT)EMI元件
适应元器件的发展,EMI吸收磁环/珠夜游表面贴装形式,技术规格如下表:
型号 | A | B | C | D | Rdc(mΩ) | 插入损耗(Ω) | |
25MHZ | 100MHZ | ||||||
15-SMT1 | 3.05±0.15 | 1.45±0.1 | 2.55±0.15 | 4.05±0.25 | 0.6 | 30 | 56 |
15-SMT2 | 3.05±0.15 | 1.45±0.1 | 2.55±0.15 | 8.5±0.3 | 0.9 | 30 | 56 |
连接器用EMI磁片
用于连接器上EMI干扰的抑制,具有空间要求小、多孔抑制、安装方便等多种优点,但需与专用连接器配合使用。
目前标准产品为9芯、15芯和25芯。
技术规格
型号 | A | B | C | D | 电阻值(Ω) | |
25MHZ 100MHZ | ||||||
16-9C | 14.5±0.2 | 7.6±0.2 | 1.57±0.1 | 1.8±0.1 | 23 | 43 |
16-15C | 22.5±0.3 | 7.6±0.2 | 1.57±0.1 | 1.8±0.1 | 40 | 60 |
16-25C | 36.4±0.4 | 7.6±0.2 | 1.57±0.1 | 1.8±0.1 | 24 | 45 |
扁平吸收磁环
专为扁平电缆而设计,具有多种规格,以适应不同的芯线数。特殊规格请查询。
型号 | A | B | C | D | E | 电阻值(Ω) | |
25MHZ 100MHZ | |||||||
17-B15C | 23.8±08 | 6.3±0.5 | 19.5±0.5 | 15.0±0.7 | 1.1±0.2 | 40 | 100 |
17-B20C | 33.5±10 | 6.3±0.3 | 27.0±0.4 | 15.0±0.3 | 1.4±0.2 | 25 | 70 |
17-B25C | 40 0±1.0 | 6.3±0.3 | 35.0±1.0 | 12.0±0.5 | 1.3±0.3 | 30 | 80 |
17-B35C | 64.0±10 | 13.0±0.3 | 52.5±0.5 | 12.0±0.4 | 1.6±0.3 | 32 | 100 |
